GESIS® RAN

De la conception à l'appel d'offres - nos collaborateurs expérimentés accompagnent également votre projet sur place

• Planification du dimensionnement
• Conception et définition des interfaces électriques
• Planification de l'installation
• Planification de la fixation

Si nécessaire, nous élaborons les textes d'appel d'offres nécessaires en collaboration avec nos clients.

• Pour les appels d'offres publics formulés de façon neutre
• Sous forme de texte (.txt ou .docx)
• Dans GAEB
• Sur demande, également dans d'autres formats

Les documents nécessaires pour les distributeurs sont mis à disposition sous forme numérique - ou sous une autre forme si le client le souhaite. Cela permet à nos clients d'économiser beaucoup de travail dans les détails.

• Plans de montage mécanique
• Schémas de câblage électrique
• Listes de pièces

Les composants fonctionnels tels que les dispositifs de commutation de protection, les dispositifs d'automatisation et les blocs d'alimentation doivent être installés dans le tableau de distribution.

• Beaucoup de nos clients, surtout dans le domaine de l'automatisation des bâtiments, fabriquent leur électronique chez
• Wieland complète les répartiteurs avec des composants actifs et passifs pour former des unités fonctionnelles

Afin de respecter le déroulement des travaux, nous pouvons préparer les distributeurs avec d'autres composants et les livrer sur le chantier dans les délais impartis.

• Pour les unités prédéfinies, par exemple Étages
• Distributeurs de système, y compris les lignes externes, les connecteurs, etc.
• Appareils de terrain externes confectionnés (servomoteurs de vannes, contrôleurs de point de rosée...)

Les distributeurs de systèmes sont fabriqués et contrôlés pièce par pièce conformément aux normes et directives en vigueur.

• Contrôle des pièces
• Marquage CE sur demande du client
• Considération CEM
• Considération du type de protection IP

L'étiquetage des entrées/sorties et l'apposition d'étiquettes ou de numéros d'identification sont essentiels pour la création et le fonctionnement des installations.

• Inscription personnalisée
• Appliquer par exemple les identifiants d'appareils intégrés ou prédéfinis
• Application de l'AKS
• Création de codes-barres ou de codes QR

• L'installation décentralisée permet une mise en service rapide grâce à une conception simple et des temps d'installation courts.
• Les changements d'équipement sont flexibles, grâce à des structures simples et pérennes.
• Plus de surface utile nette, grâce à des locaux techniques plus petits. Grâce à la décentralisation, l'électronique d'automatisation n'est pas placée dans la distribution principale.
• Alimentation en courant triphasé jusqu'à proximité du consommateur, ce qui permet d'augmenter l'efficacité énergétique.
• Les appareils d'automatisation des locaux se trouvent dans la pièce concernée, les éléments de sécurité (FI, LS) directement sur place.

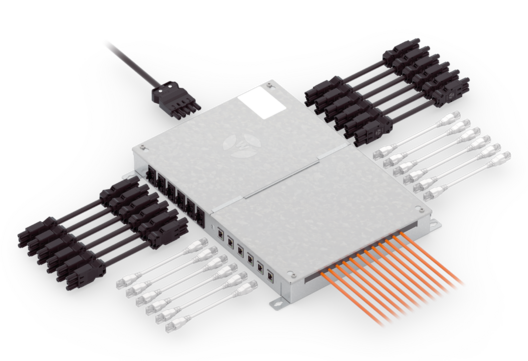

Un tableau de distribution de système est un ensemble d'appareils de commutation selon la norme CEI 61439. Les distributeurs de système Wieland accueillent tous les composants nécessaires à l'installation électrique et à l'automatisation des bâtiments en fonction du projet. Les répartiteurs du système peuvent être considérés comme une boîte noire qui fournit les interfaces appropriées au niveau du terrain et de la gestion.

• Contrairement à l'installation conventionnelle, vous pouvez d'abord poser les câbles et installer le distributeur de système à une date ultérieure.
• Grâce au boîtier robuste en tôle d'acier, les appareils électroniques encastrés sensibles sont protégés même milieu difficile.

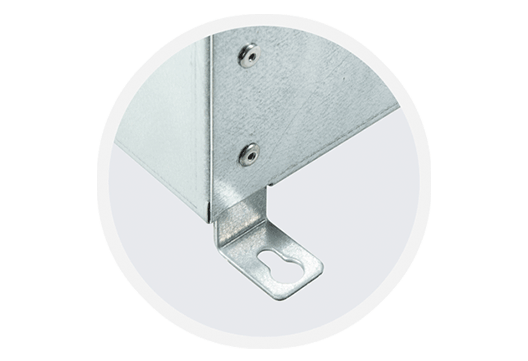

• Les répartiteurs peuvent être montés sur les murs, les plafonds et les sols. Pour un montage facile, la fixation se fait au moyen de trous de serrure placés dans des languettes.
• L'installation est rapide, simple et sûre grâce à l'enfichage.
• Les erreurs de branchement sont évitées grâce au codage des systèmes de connecteurs d'installation.

Nos distributeurs de systèmes sont certifiés CE.

L'ouverture du répartiteur de système n'annule pas le marquage CE. Toutefois, si vous apportez des modifications au répartiteur, par exemple au niveau de la section des conducteurs, la certification n'est plus valable.

Les distributeurs de système sont soumis à un essai de type qui comprend la CEM, la température, l'IP, l'essai IK et l'essai de corrosion. En outre, un contrôle unitaire est effectué, qui consiste en un contrôle visuel, un contrôle de court-circuit et d'inversion de polarité et un contrôle de continuité.

Un test de fonctionnement peut être effectué à la demande du client.

• Si vous le souhaitez, les répartiteurs arrivent sur le chantier déjà paramétrés et peuvent être directement mis en service sans autre intervention sur place.
• Le contrôle du fonctionnement est effectué par des fiches de contrôle.
• Grâce à l'enfichabilité de nos répartiteurs de système, les différents composants sont facilement interchangeables.

Grâce à notre installation électrique enfichable avec le système de connecteurs d'installation gesis®, les distributeurs du système peuvent être remplacés facilement et rapidement. L'infrastructure existante est utilisée à cet effet.

1. IDÉE
La conception de bâtiments orientés vers l'avenir requiert des solutions innovantes. Une installation décentralisée et éventuellement enfichable vous offre une grande flexibilité et doit être prise en considération.
2. CONCEPTION
Pour la présentation aux maîtres d'ouvrage ou aux décideurs, nous vous établissons un concept.

Contact technique
Tel. +49 951 9324-996  / E-Mail: building@wieland-electric.com
Contact avec votre interlocuteur local compétent via notre centrale
Tel. +49 951 9324-0  / E-Mail: info@wieland-electric.com

3. CONCRÉTISATION
Vous en êtes déjà à l'étape de l'avant-projet/du projet : nous vous soutenons dans la réalisation de votre planification concrète jusqu'à l'estimation des coûts et, finalement, l'appel d'offres.

4. APPEL D'OFFRES ET OFFRES
Dès que l'appel d'offres se trouve sur le marché, les entreprises exécutantes reçoivent les offres de notre part - et peuvent postuler pour l'exécution.

5. COMMANDE
L'entreprise exécutante confirme par sa signature sur les plans de distribution l'exactitude de l'exécution prévue. La fabrication des distributeurs est lancée.

6. LIVRAISON
Les distributeurs contrôlés à l'unité, éventuellement avec des préparations de commandes supplémentaires, sont livrés comme convenu à l'adresse souhaitée.

7. SERVICE SUPPLÉMENTAIRE
Si d'autres aspects devaient se présenter, notre équipe sur place et à Bamberg se tient à tout moment àvotre disposition.


Que signifie pour vous une installation de bâtiment avec nos produits ?

1. RÉFÉRENCE DE BASE
Il convient tout d'abord de clarifier quelques questions fondamentales.

• Quelles fonctions doivent être intégrées ?
• Quelle électronique sera utilisée ?
• Quels sont les éléments de l'espace qui sont commandées ?
• Quel est l'espace de construction disponible ou nécessaire ?
• L'installation est-elle enfichable ?

2. RENDEZ-VOUS POUR UN CONSEIL
Contactez-nous et convenez d'un rendez-vous avec nous. Les détails nécessaires pourront être clarifiés à cette occasion. Les objectifs du rendez-vous sont entre autres la spécification du distributeur de système, la définition du texte d'appel d'offres et une estimation des coûts.

Mais nous parlerons aussi des points suivants :

• Définition de l'électronique et des éléments intégrés
• Définition du type de connexion
• Planification de la taille du distributeur et du matériel
• Optimisation des variantes de distributeur et des structures de quantités
• Détermination des accessoires tels que les connecteurs ou les câbles confectionnés

3. DÉCRYPTAGE
Vous déclarez les distributeurs et les accessoires.

• Vous recevez de notre part une estimation des coûts
• Nous établissons les textes d'appel d'offres - de manière neutre si nécessaire
• Nous traitons les demandes des installateurs

4.EXÉCUTION
L'entreprise chargée de l'exécution commande les composants nécessaires.

• Nomination du chef de projet Wieland
• Création du plan de montage et de l'EPLAN
• Validation finale des distributeurs par la signature de l'entreprise exécutante
• Fabrication et contrôle unitaire des distributeurs de systèmes conformément aux normes et directives en vigueur
• Transmission des documents et des plans à l'entreprise exécutante

Qu'est-ce qui change dans l'installation et le déroulement ?

1.DESCRIPTION
Vous établissez le calcul des coûts.

• Demande d'une offre à Wieland conformément à l'appel d'offres
• Besoin éventuel de spécifications plus précises
• établissement d'une offre nette dans le cas d'une solution personnalisée pour le client

2.DISTRIBUTION FINALE
Après avoir passé la commande, vous commandez les distributeurs.

• Nomination du chef de projet Wieland
• Définition de la structure et du câblage - en concertation
• Recherche d'optimisations sur la base des conditions réelles
• Discussion sur la livraison et la logistique
• Réalisation des plans par Wieland Electric
• Validation de la fabrication par le donneur d'ordre
• Éventuellement, échantillonnage

3. FABRICATION CHEZ WIELAND
Les distributeurs sont fabriqués chez Wieland conformément aux accords passés.

• Traitement et, le cas échéant, revêtement de la tôle (plastique)
• Installation et câblage de l'électronique et d'autres appareils, étiquetage des répartiteurs
• Contrôle unitaire des distributeurs

4.LIVRAISON
Les distributeurs sont livrés comme convenu à l'adresse souhaitée.

• Livraison préparée des distributeurs avec d'autres composants
• Livraison dans les délais par transporteur à l'adresse souhaitée

Le logiciel et le matériel sont paramétrés selon les spécifications du client. En outre, l'étiquetage et la préparation des commandes sont effectués. Les produits éventuels de systèmes tiers peuvent être intégrés. De plus, nous vous conseillons volontiers sur le concept global de l'installation électrique décentralisée.

Oui, les textes des appels d'offres sont conçus conformément aux accords communs.

VOUS RECEVEZ DE NOUS :

• Textes d'appel d'offres en lien direct avec Wieland Electric
• Textes d'appel d'offres neutralisés
• Appels d'offres dans les formats correspondants Word et GAEB, autres formats sur demande

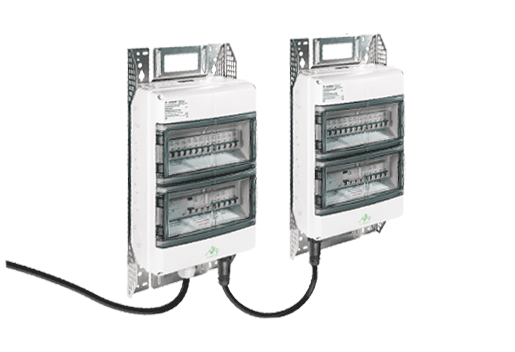

Nos distributeurs de système existent dans les versions les plus diverses, ce qui nous permet de couvrir les applications en intérieur (IP2x) et en extérieur (IP6x).

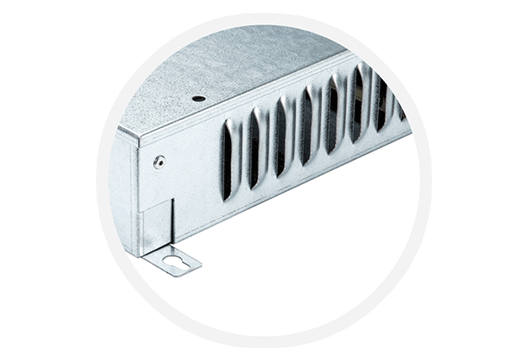

En standard, nos distributeurs de système sont fabriqués en tôle d'acier de 1 mm. Pour le couvercle, vous avez le choix entre la tôle d'acier et le verre acrylique. D'autres matériaux et revêtements pour le boîtier et le couvercle sont disponibles sur demande.

La taille du boîtier peut être adaptée individuellement à vos exigences. En même temps, nous profitons des avantages de la standardisation.

Oui, les distributeurs du système Wieland peuvent être colorés selon vos souhaits.
