ALIMENTATION DES BOÎTES DE SOL

Retour à l’aperçu

FACILITÉ D’ALIMENTATION TRIPHASÉE

Tous ceux qui cherchent une solution idéale pour l'alimentation structurée des boîtes de sol la trouveront chez Wieland. Dans les bureaux et les bâtiments administratifs, nos câbles plats gesis® NRG permettent une alimentation triphasée qui arrive juste avant les boîtes de sol. Comme plusieurs couleurs de câbles sont disponibles, il est plus facile de distinguer les circuits. Grâce à des prises enfichables à 3 pôles avec sélection de phase libre, nous obtenons un équilibrage entre phases. Les boîtes de sol de différents partenaires sont disponibles sous forme de modèles enfichables directement à l'usine. Ils peuvent également être fournis avec une protection décentralisée par fusible (MCB, RCBO) sur demande.

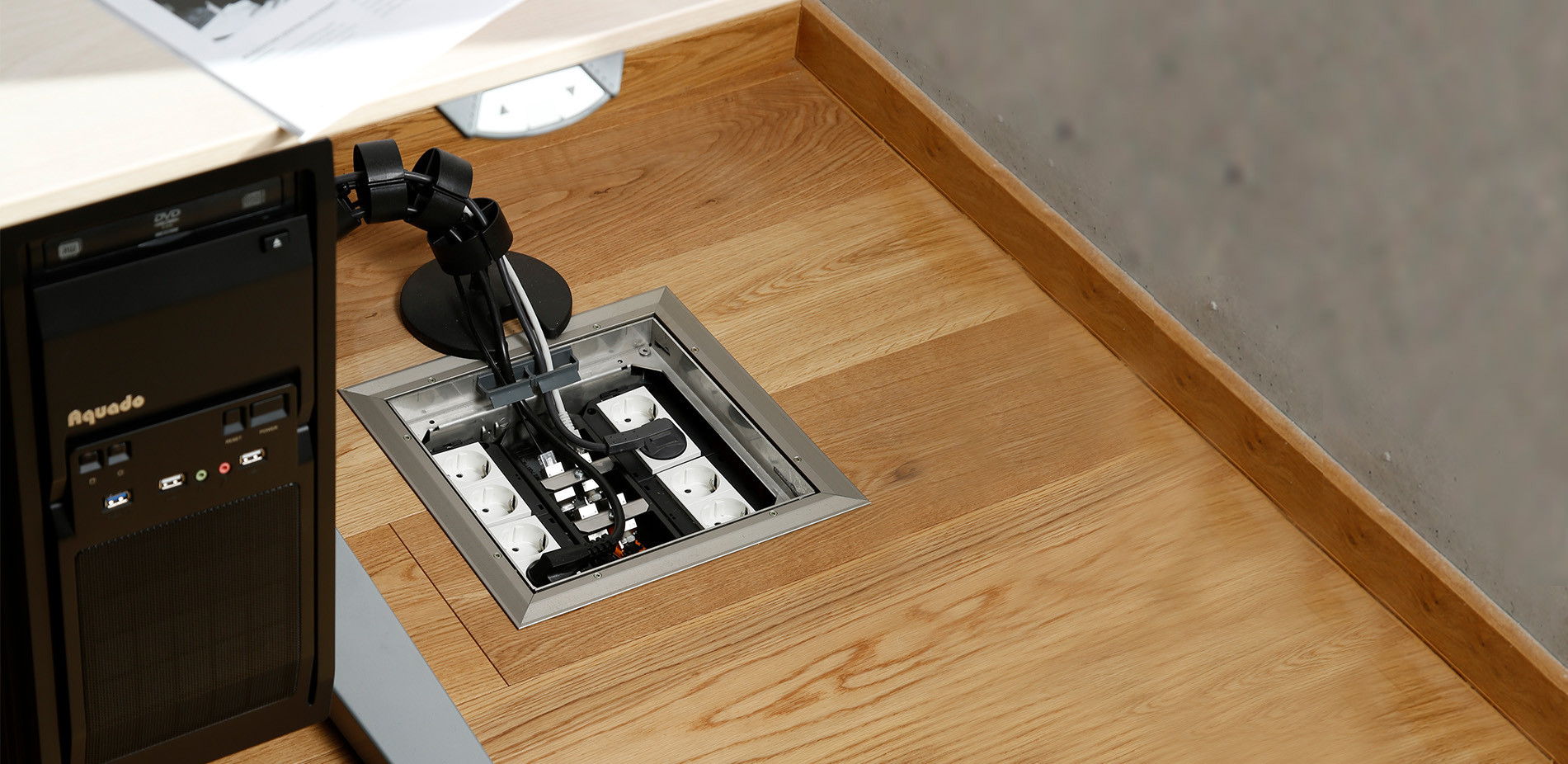

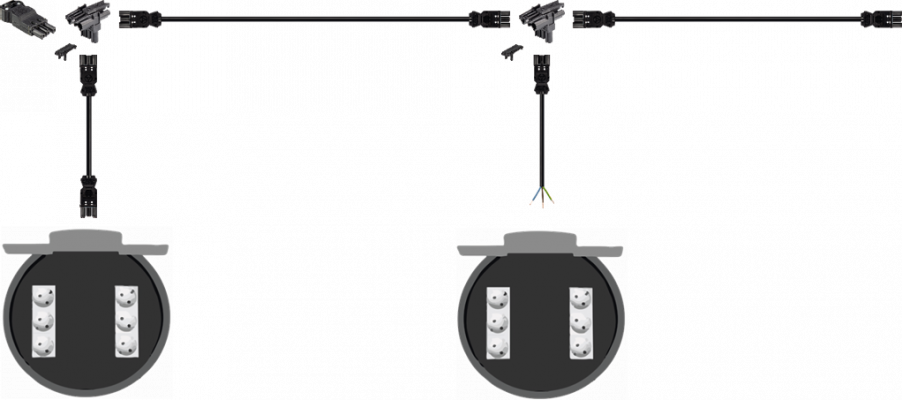

Pour les systèmes simples avec un nombre limité de boîtes de sol (en fonction de la capacité moyenne généralement de < 10), il est recommandé d'utiliser des câbles de connexion et de terminaison à 3 pôles gesis® CLASSIC et de les répartir via des blocs de distribution gesis® CLASSIC.

Vous pouvez construire un système complet avec les éléments suivants :

• Connecteur d'alimentation femelle à 3 pôles – 2,5 ou 4 mm² – pour le raccordement au câble d'alimentation
• Bloc de distribution à 3 pôles - pour le raccordement des câbles de connexion
• Câbles de connexion à 3 pôles 3G2,5 mm² comme câblage d'infrastructure pour une ligne d'alimentation
• Câbles de connexion à 3 pôles 3G2,5 mm² pour les boîtes de sol directement enfichables ou câbles de connexion à 3 pôles 3G2,5 mm²  pour les boîtes de sol conventionnelles

Cliquez ici pour le configurateur

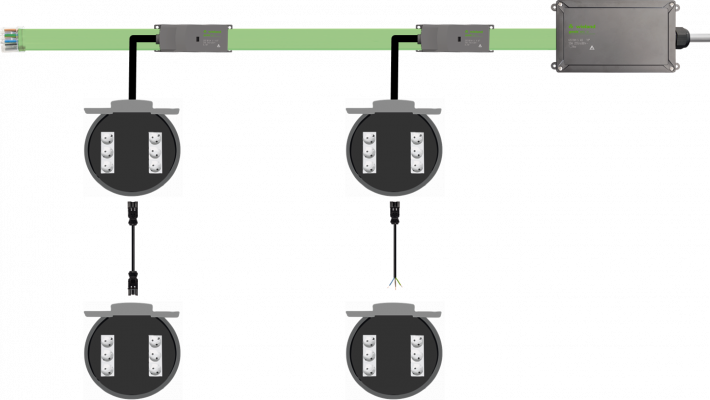

Pour les systèmes de taille moyenne (jusqu'à 30 boîtes de sol, selon la capacité moyenne), il est recommandé d'utiliser un câblage d'infrastructure à 5 pôles gesis® NRG

Vous pouvez construire un système complet avec les éléments suivants :

• Câble plat 5 pôles – 2,5 ou 4 mm² – comme bus d'énergie flexible
• Embouts de câbles plats
• Alimentation du câble plat 5 pôles – 2,5 - 6 mm² – pour le raccordement du câble d'alimentation
• Adaptateur du câble plat 3 pôles avec prise de courant et sélection de phase (peut être adapté à tout moment sans le déplacer)
• Câbles de connexion 3 pôles 3G2.5 mm²  pour les boîtes de sol directement enfichables ou par câbles de connexion 3 pôles 3G2.5 mm² à raccorder sur les boîtes de sol conventionnelles

Flexibilité d'utilisation, adaptation facile, installation simple
Laissez-vous convaincre par la facilité de manipulation de nos systèmes de câbles plats.

Cliquez ici pour les tutoriels

Cliquez ici pour le configurateur

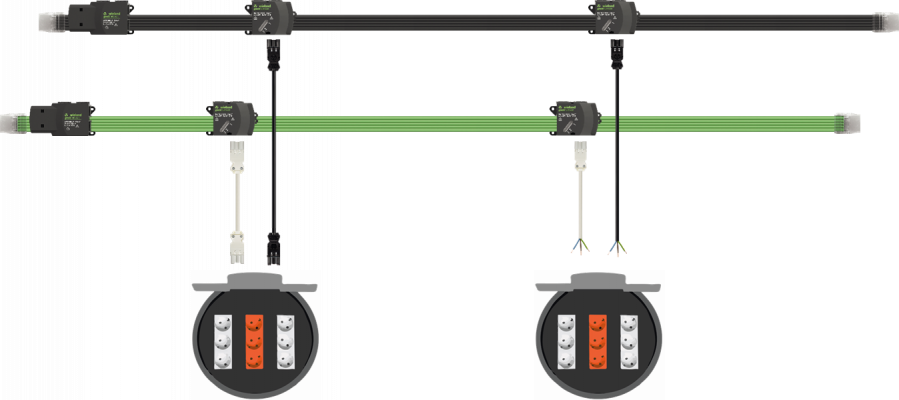

Si deux réseaux doivent être utilisés dans des systèmes de taille moyenne, il est recommandé d'utiliser un câblage d'infrastructure avec deux câbles plats 5 pôles gesis® NRG de couleurs différentes. Cela évite de mélanger les circuits.

Vous pouvez construire un système complet avec les éléments suivants :

• Câble plat 5 pôles – 2,5 ou 4 mm² – comme bus d'énergie flexible en noir et vert
• Embouts de câbles plats
• Alimentation du câble plat 5 pôles – 2,5 - 6 mm² – pour le raccordement du câble d'alimentation
• Adaptateur du câble plat 3 pôles avec prise de courant et sélection de phase (peut être adapté à tout moment sans le déplacer)
• Câbles de connexion 3 pôles 3G2.5 mm²  pour les boîtes de sol directement enfichables ou par câbles de connexion 3 pôles 3G2.5 mm² à raccorder sur les boîtes de sol conventionnelles en noir et blanc

Flexibilité d'utilisation, adaptation facile, installation simple
Laissez-vous convaincre par la facilité de manipulation de nos systèmes de câbles plats.

Cliquez ici pour les tutoriels

Cliquez ici pour le configurateur

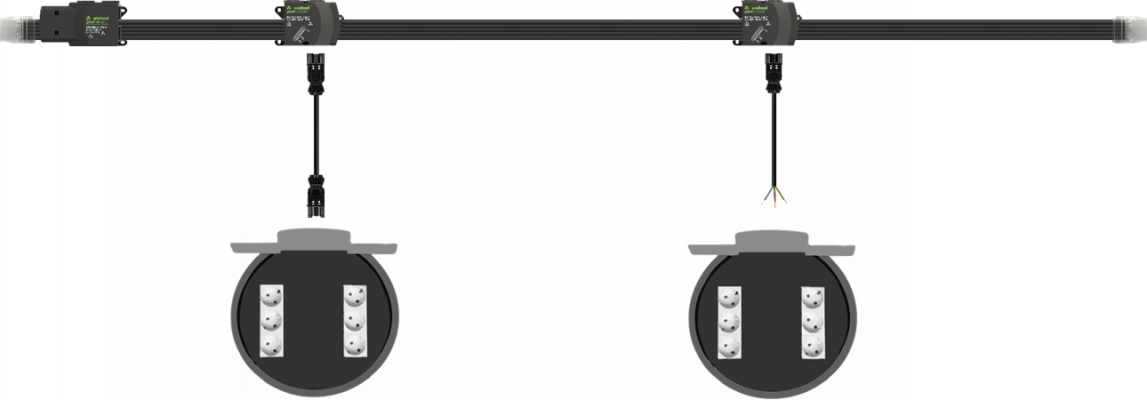

Pour les systèmes de grande taille avec > 30 boîtes de sol (selon la capacité moyenne) ou des zones très étendues, un câblage d'infrastructure avec des câbles plats à 5 pôles gesis® NRG 5G10 mm² est recommandé. En raison de la section réduite de la sortie et du fusible amont pouvant atteindre 50 A, il est obligatoire de prévoir une protection adaptée dans la boîte de sol. Ceux-ci peuvent alors être combinés avec des boîtes de sol équipées d'une protection fusible centralisée.

Vous pouvez construire un système complet avec les éléments suivants :

• Câble plat 5 pôles –10 mm² – comme bus d'énergie flexible
• Embouts de câbles plats
• Alimentation du câble plat 5 pôles – 10 - 16 mm² – pour le raccordement du câble d'alimentation
• Adaptateur de câble plat  5 pôles avec câble de connexion pré-assemblé à 3 pôles 3G4 mm²
• Lignes de connexion à 3 pôles 3G2.5 mm² vers des boîtes de sol directement enfichables (esclaves)


Si plusieurs boîtes de sol doivent être fournies sur une surface relativement petite, un câblage d'infrastructure avec des lignes de connexion à 5 pôles et des boîtes de répartition peuvent être une solution optimale. Elles peuvent être livrées en option directement pré-configurées avec des protections adaptées.

Vous pouvez construire un système complet avec les éléments suivants :

• Connecteur d'alimentation femelle 5 pôles – 2,5 ou 4 mm² – pour le raccordement du câble d'alimentation
• Boîte de répartition avec nombre de sorties configurables et protection optionnelle
• Câbles de connexion 5 pôles 5G2.5 mm² comme câblage d'infrastructure pour une ligne d'alimentation
• Câbles de connexion 3 pôles 3G2.5 mm²  pour les boîtes de sol directement enfichables ou par câbles de connexion 3 pôles 3G2.5 mm² à raccorder sur les boîtes de sol conventionnelles


Cliquez ici pour le configurateur
